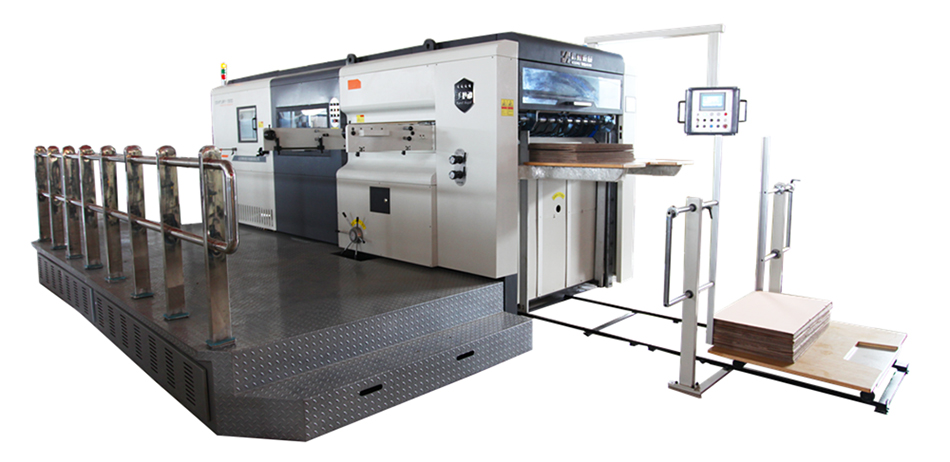

ماكينات القطع بالقوالب المسطحة النصف أوتوماتيكية

ماكينات القطع بالقوالب المسطحة النصف أوتوماتيكية
استفسار

تُستخدم ماكينات القطع بالقوالب المسطحة النصف أوتوماتيكية من سلسلة MWB بشكل أساسي للتعامل مع الألواح المموجة والكرتون والألواح البلاستيكية لإنتاج ألواح POP/POS والكرتون المموج وصناديق التغليف.

الميزات
  • تتميز بوحدة تغذية المواد مع نظام رفع الأكوام الأوتوماتيكي والتي تحقق تغذية سلسة بكفاءة عالية
  • تتميز بنظام تحديد المواقع المركزي الذي يسمح بتغيير الوظيفة بسرعة وسهولة إعداد الماكينة
  • نازع مزدوج أو ثلاثي متوفر للتجريد الإيجابي
  • يوفر نظام توصيل البليت ثباتًا عاليًا لأكوام الالواح
  • تتوفر خيارات التنسيق في 1300 × 980 مم، 1480 × 1080 مم، 1650 × 1200 مم، 1850 × 1400 مم، 2100 × 1500 مم، 2300 × 1500 مم، 2500 × 1600 مم
تفاصيل الماكينة
  • وحدة التغذية
    • نظام تغذية يدوي فعال
    • كاميرا لمراقبة نقل الألواح داخل آلة القطع
  • وحدة القطع بالقالب
    • نظام تحديد الموضع المركزي لإعداد قالب القطع السريع وتغيير الوظيفة بسرعة
    • نظام التشحيم الذاتي التلقائي المستقل لتشغيل سلس وعمر خدمة طويل
    • باب الأمان والجهاز الكهروضوئي للتشغيل الآمن
  • وحدة التجريد (وحدة إزالة النفايات)
    • نظام تحديد المواقع المركزي لإعداد قالب التجريد السريع وتغيير الوظيفة بسرعة
    • وحدة إزالة مزدوجة الحركة مع أدوات ذكر/أنثى لمهام تجريد مختلفة
    • أداة تجريد ثلاثية الحركة اختيارية مع أدوات ذكر/أنثى ودبابيس تجريد سفلية متضمنة
  • وحدة التسليم
    • نظام تسليم البليت لاستقرار كومة الألواح
    • الدعم الأمامي والجانبي للتكديس السليم
الخواص الفنية للماكينة
ماكينة قطع بالقوالب المسطحة شبه الأوتوماتيكية بدون وحدة إزالة النفايات
الموديل MWB 1300 MWB 1450 MWB 1620 MWB 1850 MWB 2100 MWB 2300 MWB 2500
أقصى قياس للوح 1330×980mm 1480×1080mm 1650×1200mm 1880×1420mm 2110×1520mm 2300×1520mm 2500×1620mm
أقل قياس للوح 550×480mm 550×480mm 650×550mm 650×550mm 650×550mm 650×550mm 650×550mm
أقصى قياس للقطع 1300×960mm 1450×1050mm 1620×1190mm 1850×1400mm 2100×1500mm 2270×1500mm 2470×1600mm
ضغط القطع الأقصى 250 طن 300 طن 300 طن 350 طن 400 طن 450 طن 500 طن
السرعة القصوى 4200 s/h 4000 s/h 3600 s/h 3500 s/h 3000 s/h 3000 s/h 2800s/h
مدى التخزين الورق المقوى: 100-1800gsm؛ لوح مموج 1-8.5mm لوح ورق مقوى 1-9mm لوح ورق مقوى 1-11mm
دقة القطع ±0.5mm ±0.5mm ±0.5mm ±0.5mm ±0.5mm ±0.5mm ±0.5mm
النفايات الأمامية 8mm 8mm 8mm 8mm 8mm 8mm 8mm
نطاق ضبط قوة القطع ±1mm ±1mm ±1mm ±1mm ±1mm ±1mm ±1mm
قياس الماكينة (1) 6.2×4.6×2.3mm 6.3×4.8×2.4m 6.7×5×2.6m 7.6×6×2.8m 7.7×6.3×2.9m 8×6.5×2.9m 8.5×6.8×2.9m
قياس الماكينة (2) 4.2×2.5×2.3m 4.5×2.7×2.4m 4.7×2.9×2.6m 5×3.1×2.8m 5.4×3.5×2.9m 5.5×3.7×2.9m 5.7×3.9×2.9m
استهلاك الطاقة 16.5kW 20.5kW 20.5kW 24.6kW 32.6kW 34kW 36kW
مزود الطاقة 380V (415V), 3-PH, 50 (60)Hz
الوزن الصافي 15 طن 17 طن 21 طن 26 طن 31 طن 33 طن 36 طن

قياس الماكينة (1) يشمل التحميل الأولي ومنصة العمل
قياس الماكينة (2) لا يشمل التحميل الأولي ومنصة العمل

ماكينة قطع بالقوالب المسطحة شبه الأوتوماتيكية مع وحدة إزالة النفايات
الموديل MWB 1300Q MWB 1450Q MWB 1620Q MWB 1850Q MWB 2100Q MWB 2300Q MWB 2500Q
أقصى قياس للوح 1330×980mm 1480×1080mm 1650×1200mm 1880×1420mm 2110×1520mm 2300×1520mm 2500×1620mm
أقل قياس للوح 550×480mm 550×480mm 650×550mm 650×550mm 650×550mm 650×550mm 650×550mm
أقصى قياس للقطع 1300×960mm 1450×1050mm 1620×1190mm 1850×1400mm 2100×1500mm 2270×1500mm 2470×1600mm
ضغط القطع الأقصى 250 طن 300 طن 300 طن 350 طن 400 طن 450 طن 500 طن
السرعة القصوى 4200 s/h 4000 s/h 3600 s/h 3500 s/h 3000 s/h 3000 s/h 2800s/h
مدى التخزين الورق المقوى: 300-1800gsm؛ لوح مموج 1-8.5mm لوح ورق مقوى 1-9mm لوح ورق مقوى 1-11mm
دقة القطع ±0.5mm ±0.5mm ±0.5mm ±0.5mm ±0.5mm ±0.5mm ±0.5mm
النفايات الأمامية 8mm 8mm 8mm 8mm 8mm 8mm 8mm
نطاق ضبط قوة القطع ±1mm ±1mm ±1mm ±1mm ±1mm ±1mm ±1mm
قياس الماكينة (1) 7.4×4.6×2.3mm 7.7×4.8×2.4m 8.1×5×2.6m 8.5×6×2.8m 9×6.3×2.9m 9.3×6.5×2.9m 9.7×6.8×2.9m
قياس الماكينة (2) 5.5×2.5×2.3m 5.8×2.7×2.4m 6.1×2.9×2.6m 6.5×3.1×2.8m 7×3.5×2.9m 7.5×3.7×2.9m 7.9×3.9×2.9m
استهلاك الطاقة 17kW 21kW 21kW 25kW 33kW 36kW 38kW
مزود الطاقة 380V (415V), 3-PH, 50Hz
الوزن الصافي 17 طن 19 طن 24 طن 28 طن 33 طن 35 طن 39 طن

قياس الماكينة (1) يشمل التحميل الأولي ومنصة العمل
قياس الماكينة (2) لا يشمل التحميل الأولي ومنصة العمل
