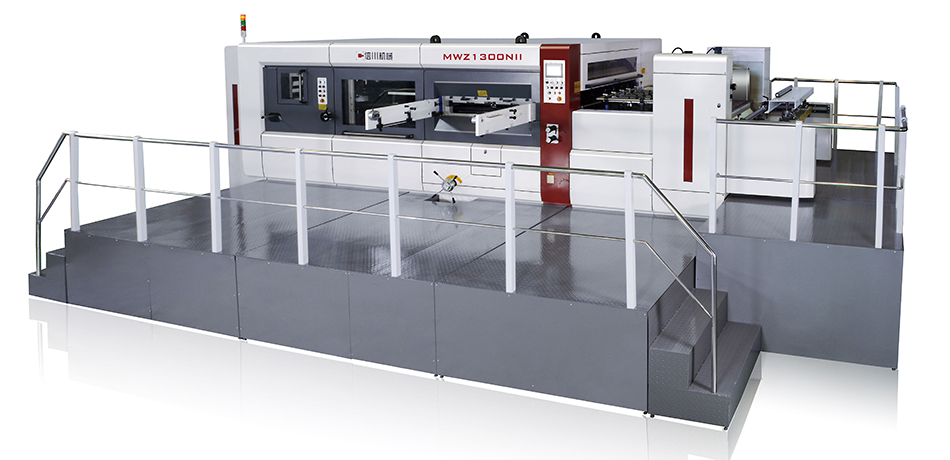

آلة القطع بالقوالب المسطحة الأوتوماتيكية، سلسلة MWZ 1300Nii
استفسار
تتميز هذه الآلة من سلسلة MWZ 1300Nii بقياس قطع أقصى يصل إلى 1300 × 960 مم، وهي قادرة على قطع 5000 لوح ورقي في الساعة. ولذا، فإنها آلة تحويل مثالية للمصنعين الذين يحتاجون إلى قطع دقيق للألواح المموجة، والألواح الورقية المغلفة، وألواح الكرتون، والألواح البلاستيكية المموجة.
الخواص الفنية للآلة
الموديل
MWZ 1300Nii
أقصى قياس للوح
1330 × 980mm
أقل قياس للوح
550 × 480mm
أقصى قياس للقطع
1300 × 960mm
قوة القطع
يصل إلى 250 طن
السرعة الميكانيكية القصوى
5000 لوح/ ساعة
ارتفاع قاعدة القطع
23.8mm
ضبط الضغط
±1.5mm
دقة القطع
±0.5mm
النفايات الأمامية
10mm
قياس الفوهة
1330×980mm
استهلاك الطاقة (بدون مضخة الهواء)
29kW // 380V, 3-PH, 50/60 Hz
الأبعاد
الطول: 9500mm
العرض: 5560mm
الارتفاع: 2600mm
الوزن
22 طن
تفاصيل الآلة
وحدة تغذية قياسية بحافة موجهة
توفر وحدة التغذية ذات الحافة الموجهة تغذية دقيقة للألواح بسرعة عالية

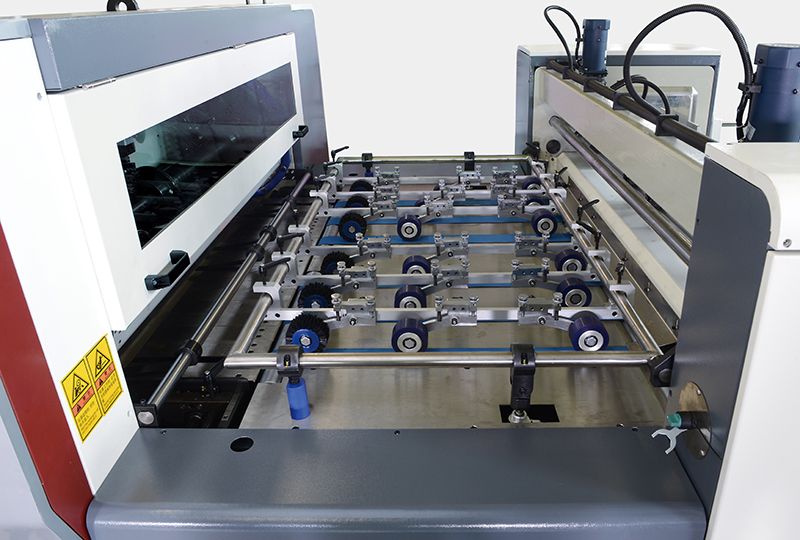

طاولة التغذية
تضمن عمليات الدفع على الجانب الأيسر والأيمن المحاذاة الدقيقة وتسجيل الطاقة.
يقوم الناقل المؤازر بنقل الألواح إلى آلة القطع بدقة وكفاءة

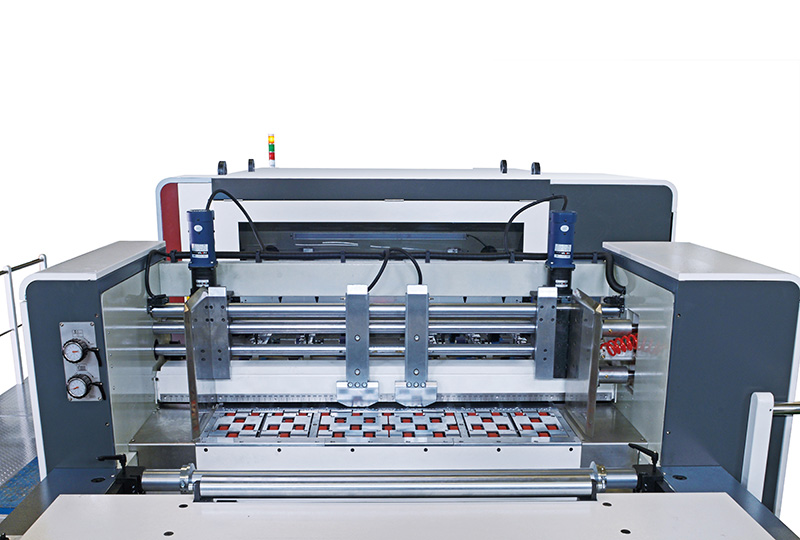

وحدة القطع بالقالب
يتيح نظام تحديد الموضع المركزي إمكانية التغيير السريع للمهمة وإعداد الماكينة بسهولة.
يضمن نظام التشحيم الذاتي الأوتوماتيكي المستقل التشغيل السلس مع تقليل مهام الصيانة.
تتميز كامة التحميل المتقدمة indexer بقابض الالتواء للحماية من الحمل الزائد.

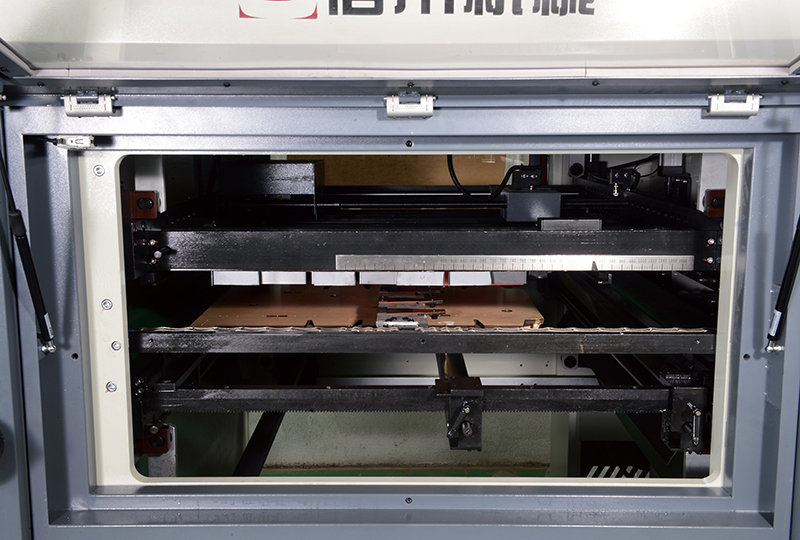

وحدة إزالة النفايات الزائدة
يعمل نظام تحديد الموضع المركزي على تبسيط إعداد قالب التجريد ويسمح بتغيير الوظيفة بسرعة.
تعمل أداة الإزالة المزدوجة شديدة التحمل على إزالة النفايات بكفاءة، ويمكن لأدوات الإزالة استيعاب مهام التجريد المختلفة.
يقوم فاصل النفايات الموجود في الأمام بإزالة مخلفات القطع من اللوح وينقلها إلى جانب محرك الماكينة عن طريق الحزام الناقل.

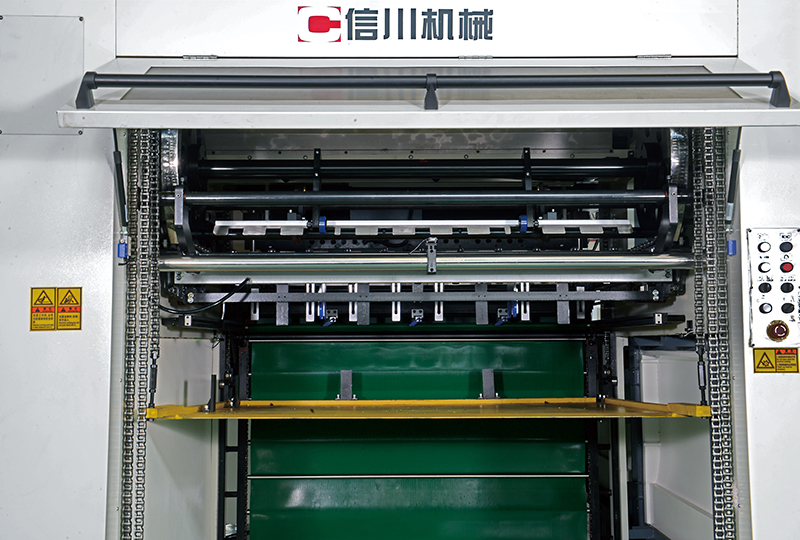

وحدة التسليم
يحقق نظام تسليم البليت الأوتوماتيكي التغذية بدون توقف، مع زيادة ارتفاع الماكينة بمقدار 300 مم.
التطبيقات
يمكن استخدام ماكينة القطع المسطحة الأوتوماتيكية سلسلة MWZ 1300Nii كآلة قطع الورق المقوى وآلة قطع الورق المقوى المموج لقطع الورق المقوى والألواح المموجة لمصنعي الصناديق الكرتونية وصناديق التعبئة والتغليف.
