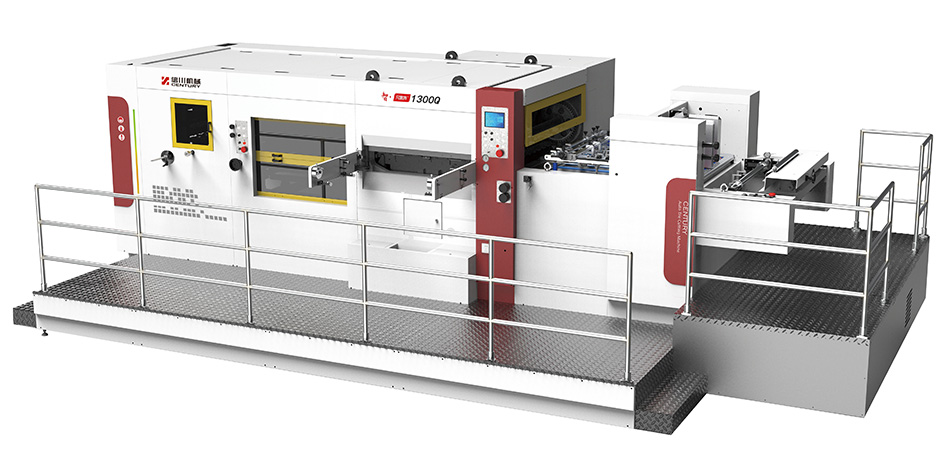

آلة القطع بالقوالب المسطحة الأوتوماتيكية، سلسلة MWZ 1300Q
استفسار
ماكينة القطع المسطحة الأوتوماتيكية سلسلة MWZ 1300Q هي عبارة عن ماكينة قطع عالية السرعة مصممة خصيصًا لقطع الألواح المموجة، حيث يمكنها تحقيق أقصى قياس قطع يبلغ 1300 × 960 مم، مع سرعة قطع تصل إلى 6000 لوح كل ساعة.
الخواص الفنية للماكينة
الموديل
MWZ 1300Q
أقصى قياس للوح
1330 × 980mm
أقل قياس للوح
550 × 480mm
أقصى قياس للقطع
1300 × 960mm
قوة القطع
يصل إلى 300 طن
السرعة الميكانيكية القصوى
6000 لوح/ ساعة
نطاق المخزون
اللوح المقوى: 0.8-8.5 mm
ارتفاع قاعدة القطع
23.8mm
ضبط الضغط
±1.5mm
دقة القطع
±0.5mm
النفايات الأمامية
10mm
وزن الماكينة
23 طن
تفاصيل الماكينة
وحدة تغذية بحافة موجهة مدفوعة بتروس
تعمل وحدة التغذية ذات الحافة العالية السرعة المقترنة بطاولة التغذية القوية على تمكين آلة القطع بالقالب المسطحة بقطع كل من الألواح المموجة والألواح الورقية المصفحة.
سدادة خلفية قابلة لضبط الارتفاع مناسبة للتعامل مع الألواح الملتوية.
يسمح الشفط الفراغي (السحب) ذو القوة القابلة للتعديل بتغذية الألواح الكبيرة بسهولة.
طاولة تغذية مدفوعة بمحرك سيرفو
تضمن عمليات الدفع على الجانب الأيسر والأيمن المحاذاة الدقيقة وتسجيل الطاقة.
تتأكد بكرات الفرشاة وبكرات الضغط من نقل الألواح بدقة إلى وحدة القطع بالقالب.
وحدة القطع بالقالب
يضمن نظام التشحيم الذاتي الأوتوماتيكي المستقل التشغيل السلس مع صيانة أقل.
يتيح نظام تحديد الموضع المركزي إمكانية التغيير السريع للمهمة وإعداد الماكينة بسهولة.
يتم استخدام نظام محرك التروس كمحرك رئيسي لتوفير عملية عالية السرعة
قسم التجريد (إزالة النفايات والزوائد)
يعمل نظام تحديد الموضع المركزي على تبسيط إعداد قالب التجريد ويسمح بتغيير الوظيفة بسرعة.
تعمل أداة الإزالة المزدوجة شديدة التحمل على إزالة النفايات بكفاءة، مما يضمن التجريد الإيجابي.
يقوم فاصل النفايات الأمامي بإزالة مخلفات القطع من الورقة وينقلها إلى جانب محرك الماكينة بواسطة الحزام الناقل.
وحدة التسليم
نظام تسليم البليت بدون توقف يحقق الإنتاج المستمر.
تتوفر وحدات هزازة للركض الأمامي والخلفي والجانبي للتكديس بشكل سليم.

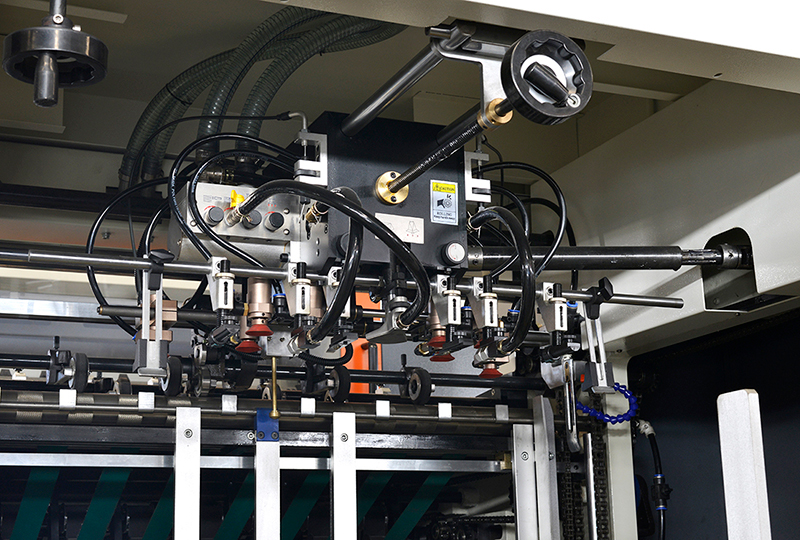

نظام تغذية علوي بالسحب (شفط فراغي)

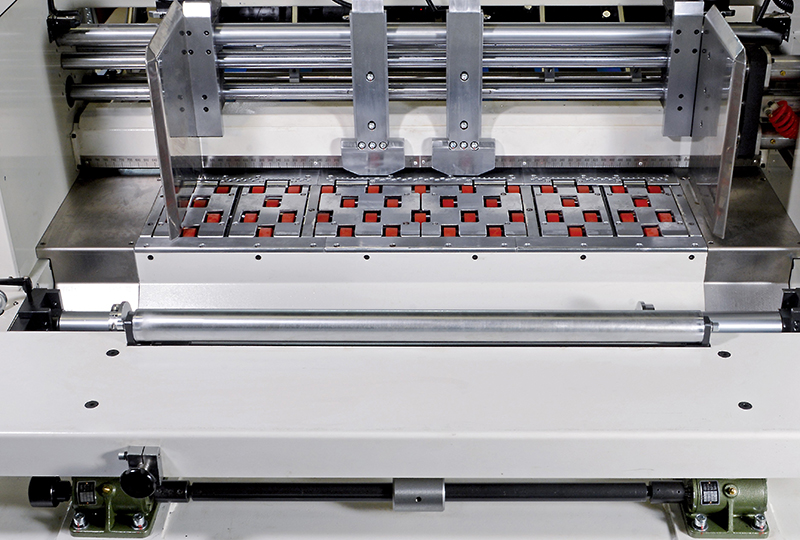

وحدة التغذية بالحافة الموجهة

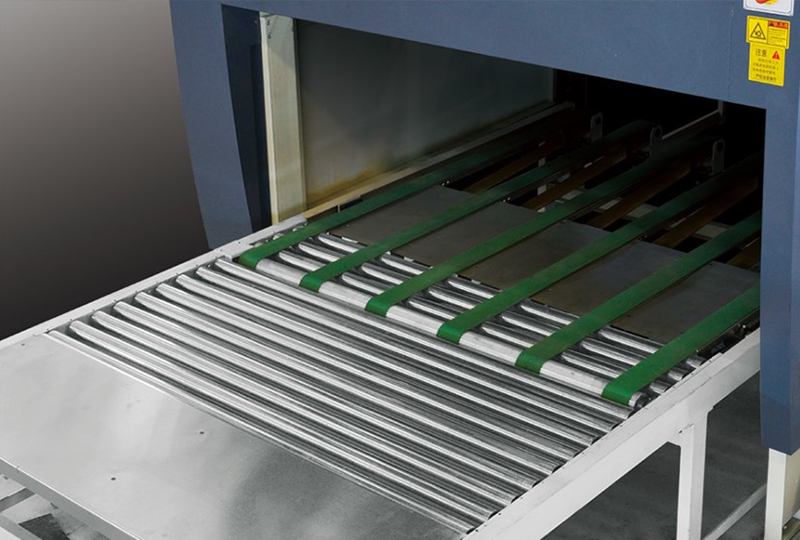

نظام تسليم الدفعات الأوتوماتيكية

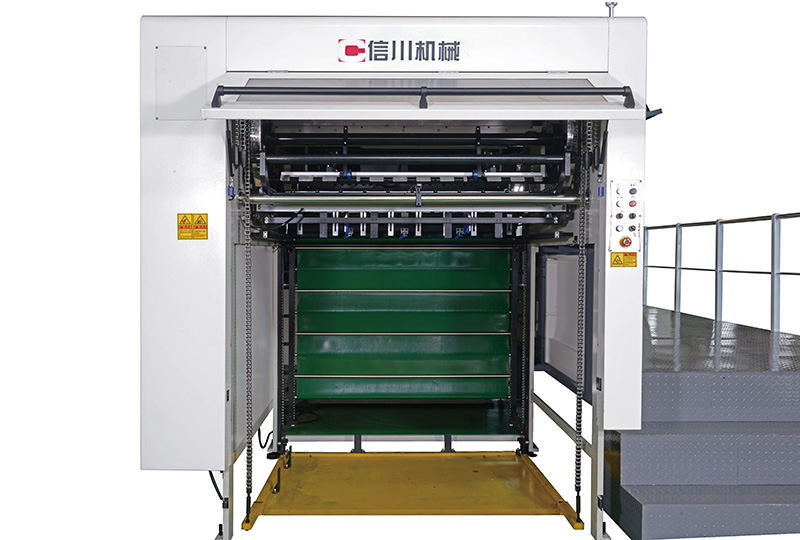

نظام تسليم البليت
التطبيقات
تُستخدم ماكينة القطع المسطحة الأوتوماتيكية سلسلة MWZ 1300Q عادة لقطع الورق المقوى والألواح المموجة لصناعة كراتين التعبئة والتغليف.
