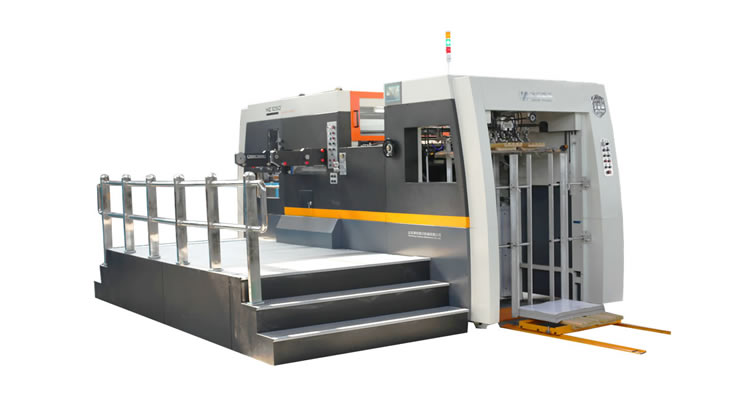

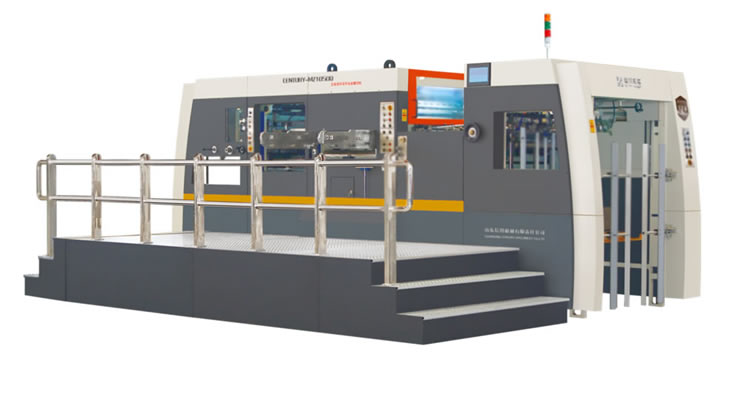

ماكينة القطع بالقوالب المسطحة الأوتوماتيكية (1050/1060×750mm)
ماكينة القطع بالقوالب المسطحة الآلية ذات المعذي العلوي معروفاً خصوصاً بقدرتها على القطع بالقوالب، إزالة الزوائد وتجعيد العلب الكرتونية الملونة ذات الجودة العالية. مجهزة بأحدث تقنيات نظام Siemens PLC، نظام التغذية العلوي وسرعة التشغيل العالية، الماكينة تتميز بالكفاءة العالية.
الورق
الألواح الكرتونية
الألواح البلاستيكية النصف صلبة
الألواح الكرتونية
الألواح الرقائقية
الألواح الصلبة
| موديل الماكينة | MZ 1050 |
| أقصى قياس للوح | 1050*750mm |
| أدنى قياس للوح | 450*360mm |
| أقصى قياس للقطع | 1040*730mm |
| أقصى ضغط للقطع | 300 طن |
| نطاق المخزون | اللوح المموج يصل إلى 4 مم، اللوح المقوى (من 90 إلى 2000 جم) |
| دقة القطع | ±0.1mm |
| نطاق ضبط الضغط | ±1mm |
| إرتفاع تسليم الورق | 1250mm |
| إرتفاع تغذية الورق | 1500mm |
| أقصى سرعة | 7,500 لوح في الساعة |
| أدنى فضلات أمامية | 9mm |
| قياس الطوق | 1140*756mm |
| قدرة الماكينة | 20 كيلو وات |
| قدرة المحرك | 11 كيلو وات |
| الأبعاد (L x W x H) | 5050*4400*2440mm |
| الوزن | 15.5 طن |
| موديل الماكينة | MZ 1050Q |
| أقصى قياس للوح | 1050 x 750mm |
| أدنى قياس للوح | 400 x 360mm |
| أقصى قياس للقطع | 1040 x 730mm |
| أقصى ضغط للقطع | 3 ميجا نيوتن (300 طن) |
| نطاق المخزون | اللوح المموج يصل إلى 4 مم، اللوح المقوى (من 100 إلى 2000 جم) |
| دقة القطع | ±0.1mm |
| نطاق ضبط الضغط | ±1mm |
| إرتفاع تسليم الورق | 1400mm |
| إرتفاع تغذية الورق | 1500mm |
| أقصى سرعة ميكانيكية | 7,500 لوح في الساعة |
| أدنى فضلات أمامية | 9mm |
| قياس الطوق الداخلي | 1140x756mm |
| استهلاك الطاقة للماكينة | 21 كيلو وات |
| مصدر الطاقة الكهربائية | 380 فولت، ثلاثي الطور، 50 هيرتز |
| الأبعاد (L x W x H) | 6000 x 4400 x 2440mm |
| الوزن الصافي | 17 طن |

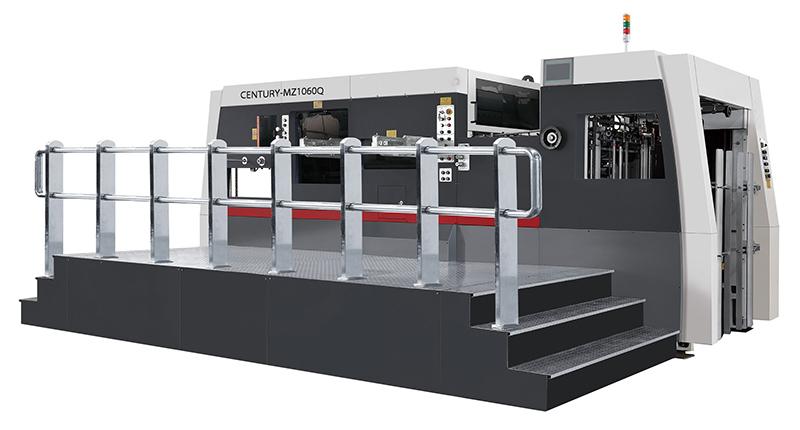

| موديل الماكينة | MZ 1060Q |
| أقصى قياس للوح | 1060 x 760mm |
| أدنى قياس للوح | 400 x 360mm |
| أقصى قياس للقطع | 1050 x 750mm |
| أقصى ضغط للقطع | 3 ميجا نيوتن (300 طن) |
| نطاق المخزون | اللوح المموج يصل إلى 4 مم، اللوح المقوى (من 100 إلى 2000 جم) |
| دقة القطع | ±0.1mm |
| نطاق ضبط الضغط | ±1mm |
| إرتفاع تسليم الورق | 1400mm |
| إرتفاع تغذية الورق | 1500mm |
| أقصى سرعة ميكانيكية | 8000 لوح في الساعة |
| أدنى فضلات أمامية | 9mm |
| قياس الطوق الداخلي | 1140x756mm |
| استهلاك الطاقة للماكينة | 21 كيلو وات |
| مصدر الطاقة الكهربائية | 380 فولت، ثلاثي الطور، 50 هيرتز |
| الأبعاد (L x W x H) | 6200 x 4500 x 2440mm |
| الوزن الصافي | 17.5 طن |
- صممت ماكينة معالجة الألواح المموجة هذه لسرعة التجهيز، المان، نطاق المخزون الواسع والتقليل من التلف لطباعة الألواح.
- قادرة على مناولة الألواح الصلبة (من 90 إلى 2000 جم لكل سم مربع) والألواح المموجة للطبقة الواحدة تصل إلى 4 مم.
- يوفر المغذي التغذية المتدفقة للألواح الصلبة وفي نفس الوقت تغذية اللوح الأحادي لألواح المموجة.
- طاولة التغذية مع طبقة الجانب القابل للتحويل للسحب والدفع من أجل الدقة.
- صمم هيكل الماكينة من الحديد الزهر وسير التشغيل من أجل أداء الماكينة السلس والمستقر.
- مجهزة بنظام الخط المركزي ليتوافق مع أشكال القطع المستخدمة في ماكينات القطع بالقوالب المسطحة من العلامات التجارية الأخرى. وتوفير إعدادات سريعة للماكينة وتغيير العمل.
- وظيفة إزالة الفضلات الكاملة (نظام إزالة الفضلات ذات الفعل الثلاثي وجهاز إزالة فضلات الحافة الأمامية) لتوفر في تكاليف اليد العاملة والتقصير من زمن التسليم للعملاء.
- نظام تسليم الكومة العالية.
- صمم نظام نفخ اللوح ونظام الفرش في قسم التسليم خصيصاً للتجميع الكامل للألواح الصلبة.
- مجهزة بأجهزة الأمان والحساسات الضوئية المتعددة لحماية المشغلين من حدوث الإصابات وكذلك لحماية الماكينة من التشغيل الخاطئ.
- صممت جميع الأجزاء المختارة والمجمعة من أجل أداء مستقر ومدى التشغيل الطويل.
- الفورمات (التنسيقات) المتوفرة: 1006×760 مم \ 1050×750 مم
- أقصى سرعة للماكينة: 7,500 لوح في الساعة

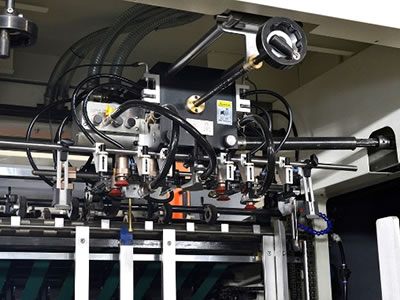

قسم التغذيةركب نظام التغذية المخصص لشركة Century Machinery على الماكينة.
أربعة رؤوس سحب وأربعة رؤوس شفط أمامية تقوم بضبط الزاوية.
التقليل من حدوث الخدوش على الورق لضمان جودة الصناديق النهائية.
محطة التغذية هذه قابلة للتطبيق على الكرتون المقوى من 100 إلى 2,000 جم لكل سم مربع، وطبقة E، F، C، B.

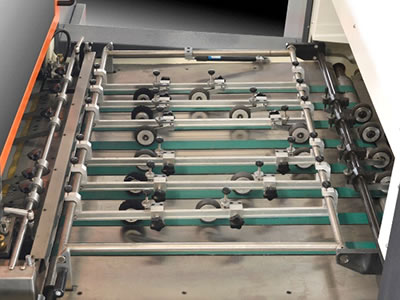

طاولة التغذيةطاولة التغذية لها حواجز حماية جانبية على كلاً من الجانبين الأيمن والأيسر للدفع والسحب في عمليات التحويل.
تعتمد كاشف كهروضوئي وجهاز حماية جانبي على الماكينة للتغذية بسرعة عالية والتسجيل الدقيق.

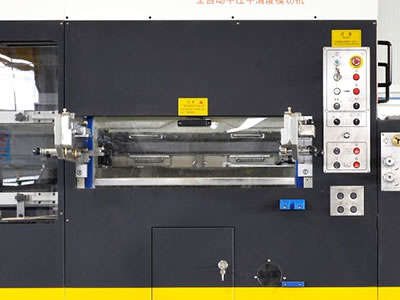

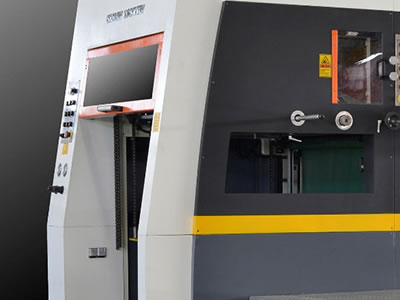

قسم القطع بالقوالب (أسطمبات التكسير)استخدم نظام القفل الهوائي ونظام الخط المركزي لسرعة تجهيز قالب القطع وتبديل العمل.
اعتماد العلامات التجارية المعروفة عالمياً للكراسي التحميل، نظام التحكم الكهربائي والمكونات الإلكترونية، التحكم الدقيق لتحقيق عمليات القطع.

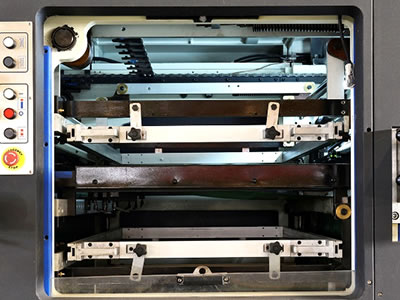

قسم إزالة الفضلاتمجهزة بجهاز الرفع ذو التحكم الكهربائي على إطار إزالة الفضلات.
استخدام نظام الخط المركزي لسرعة تجهيز قالب إزالة الفضلات.
نظام إزالة الفضلات الثلاثي لأعمال إزالة الفضلات المختلفة.
فاصل النفايات الأمامي لتحقيق إزالة كاملة ونقل الفضلات الأمامية إلى جانب محرك الماكينة بواسطة السير الناقل.
قسم التسليممجهزة بنظام التسليم الثانوي للتسليم بدون توقف.
الجهاز الكهروضوئي يضمن التشغيل والدخول الأمن إلى قسم التسليم.
يضمن نظام النفخ السفلي والمسطح التسليم السلس والدقيق.

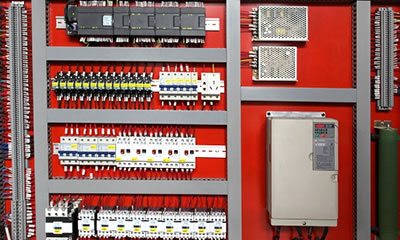

نظام التحكم الكهربائيتضمن تقنية نظام Siemens PLC عمليات القكع بالقوالب بدزن أعطال.
يعتمد قسم التحكم الكهربائي المكونات الكهربائية من علامات تجارية معروفة عالمياً، حيث تحقق أداء أفضل وسريع، خدمات ما بعد البيع المحلية والصيانة.
بفضل تجهيز ماكينة القطع بالقوالب الآلية بعدد من أجهزة الحماية والأمان المختلفة، فإن الجهاز سوف يصدر إنذار تنبيه ويتوقف تلقائياً عند حدوث أي أعطال. حيث يضمن ذلك سلامة المشغلين والماكينات.
