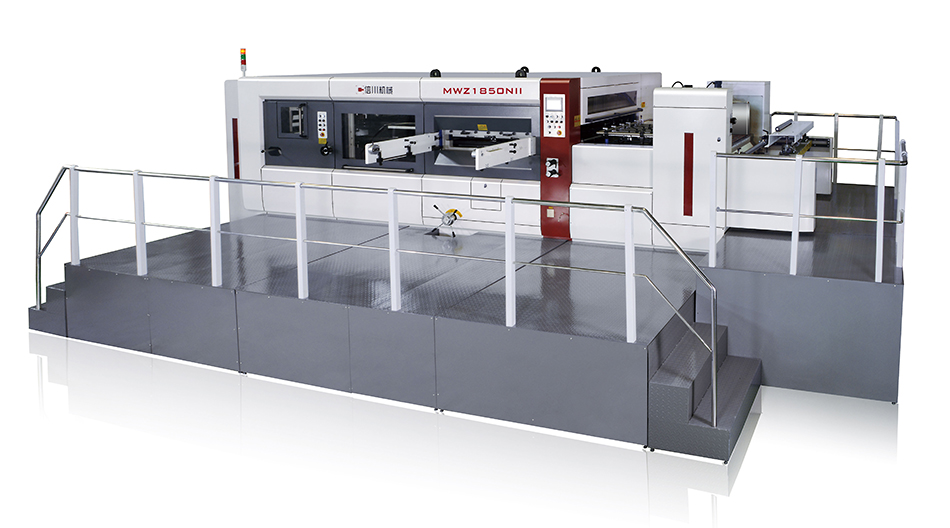

ماكينة تقطيع بالقالب المسطح أوتوماتيكية، سلسلة MWZ 1850Nii
الخواص الفنية للماكينة
| الموديل | MWZ 1850N | |
| أقصى قياس للوح | 1880 × 1420mm | |
| أقل قياس للوح | 650 × 550mm | |
| أقصى قياس للقطع | 1850 × 1400mm | |
| قوة القطع | 350 طن | |
| السرعة الميكانيكية القصوى | 3,500sph | |
| نطاق التخزين | لوح مموج 1-9mm | |
| ضبط الضغط | ±1mm | |
| دقة القطع | ±0.5mm | |
| النفايات من الأمام | 10mm | |
| قياس الفتحة | 1890 × 1430mm | |
| استهلاك الطاقة (بدون مضخة الهواء) | 37 kW // 380V, 3-PH, 50/60Hz | |
| أبعاد الماكينة | الطول | 11000mm |
| العرض | 5530mm | |
| الارتفاع | 2600mm | |
| وزن الماكينة | 34 طن | |
تفاصيل الماكينة
- وحدة تغذية قياسية بحافة موجهة
- تحقق وحدة التغذية نظام تغذية سريعة ودقيقة لألواح الورق.
- طاولة التغذية
- تضمن عمليات الدفع على الجانب الأيسر والأيمن المحاذاة الدقيقة وتسجيل الطاقة.
- يتم اعتماد محرك سيرفو للتحكم في الحزام الناقل، مما يضمن تغذية الصفائح بدقة إلى آلة القطع بالقالب.

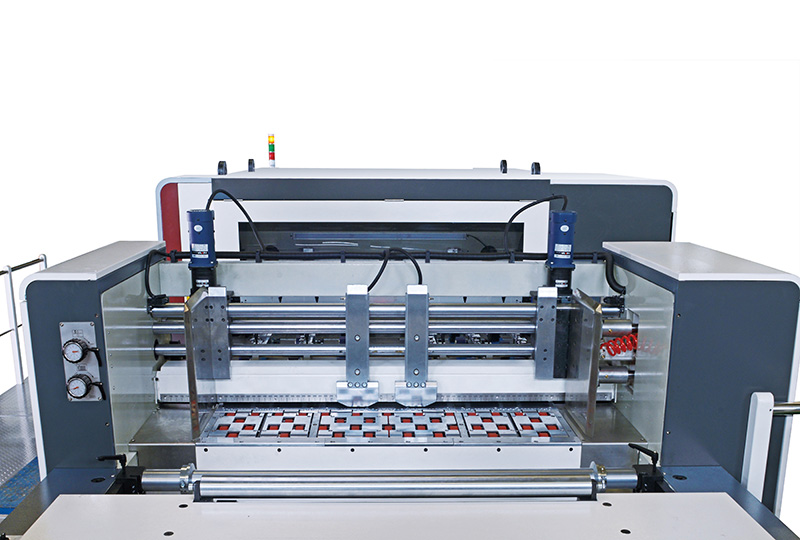

- وحدة القطع بالقالب
- يتم توفير نظام تحديد الموضع المركزي لضمان التغيير السريع للوظيفة وسهولة إعداد الماكينة.
- يضمن نظام التشحيم الذاتي الأوتوماتيكي المستقل التشغيل السلس مع تقليل مهام الصيانة.
- يساعد الجمع بين الكامة المتقدمة وقابض الالتواء على حماية الآلة من التحميل الزائد.
- وحدة التجريد
- يعمل نظام تحديد الموضع المركزي على تبسيط إعداد قالب التجريد ويسمح بتغيير الوظيفة بسرعة.
- نظام إزالة مزدوج الحركة يضمن إزالة عالية للزوائد، ويتم توفير أدوات إزالة مختلفة لاستيعاب مهام التجريد أو الإزالة المختلفة.

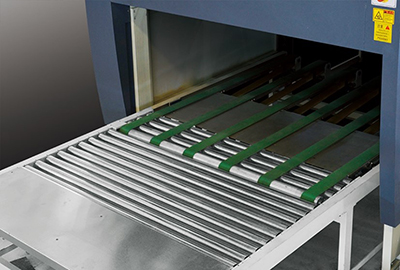

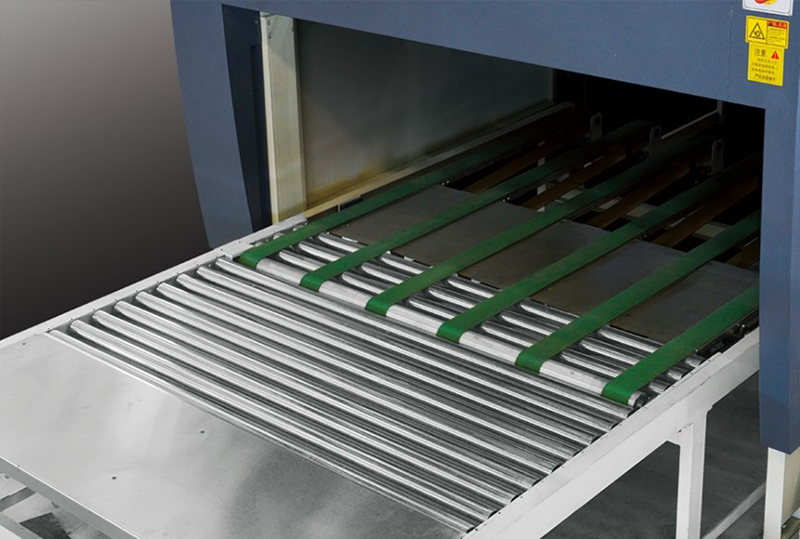

- يقوم فاصل النفايات الأمامي بإزالة مخلفات القطع ونقلها إلى جانب محرك الماكينة بواسطة الحزام الناقل.

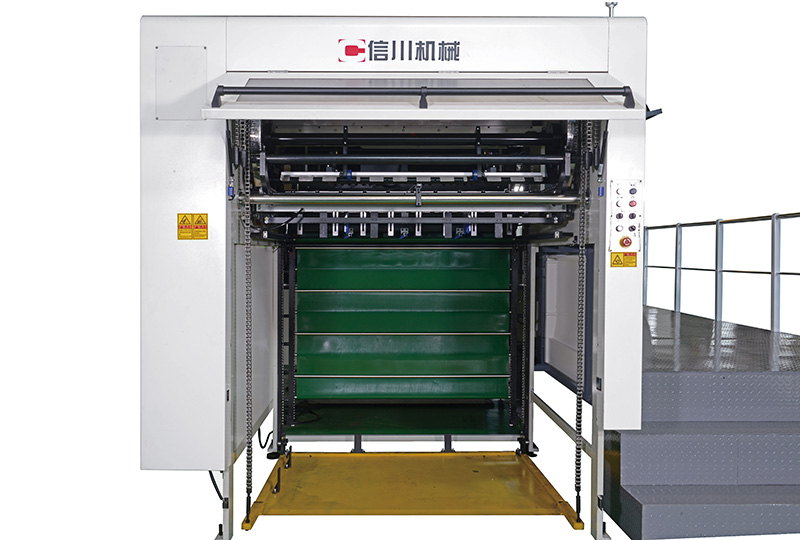

- وحدة التسليم
- يوفر نظام تسليم البليت الأوتوماتيكي تغذية بدون توقف، مع زيادة ارتفاع الماكينة بمقدار 300 مم.
التطبيقات
تُعتبر الماكينة سلسلة MWZ 1850Nii مناسبة تمامًا لتصنيع صناديق التغليف وصناديق الكرتون لقطع الورق المقوى والألواح المموجة.
