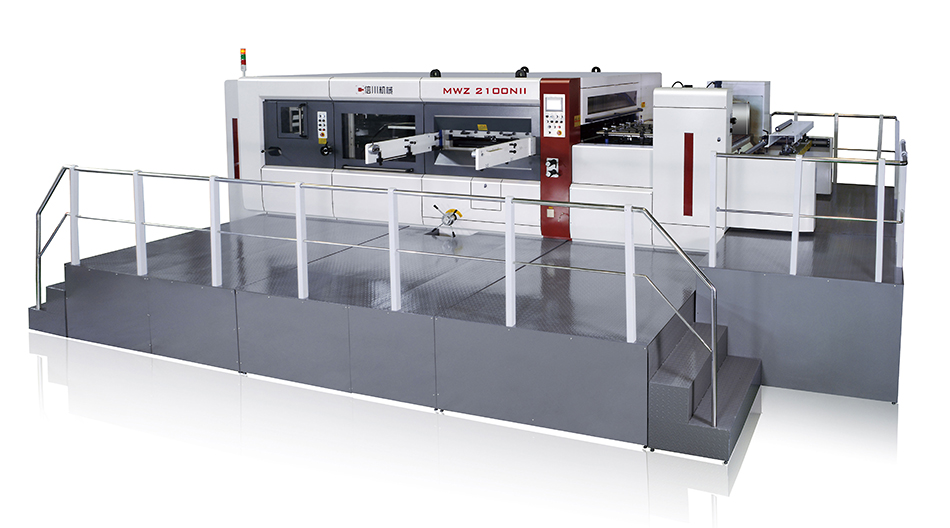

ماكينة تقطيع بالقالب المسطح الأوتوماتيكية، سلسلة MWZ 2100Nii
الخواص الفنية للماكينة
| الموديل | MWZ 2100 Nii |
| أقصى قياس للوح | 2100 × 1520mm |
| أقل قياس للوح | 650 × 500mm |
| أقصى قياس للقطع | 2080 × 1500mm |
| قوة القطع | 400 طن |
| السرعة الميكانيكية القصوى | 3000 لوح بالساعة |
| نطاق التخزين | لوح مموج 1-9 mm |
| ارتفاع قاعدة القطع | 23.8mm |
| ضبط الضغط | ±1mm |
| دقة القطع | ±0.5mm |
| النفايات من الأمام | 8mm |
| قياس الفتحة | 2110×1524mm |
| استهلاك الطاقة (بدون مضخة الهواء) | 47.6kW // 380V, 3-PH, 50 Hz |
| أبعاد الماكينة | الطول: 9500mm |
| العرض: 5560mm | |
| الارتفاع: 2600mm | |
| وزن الماكينة | 34 طن |
تفاصيل الماكينة

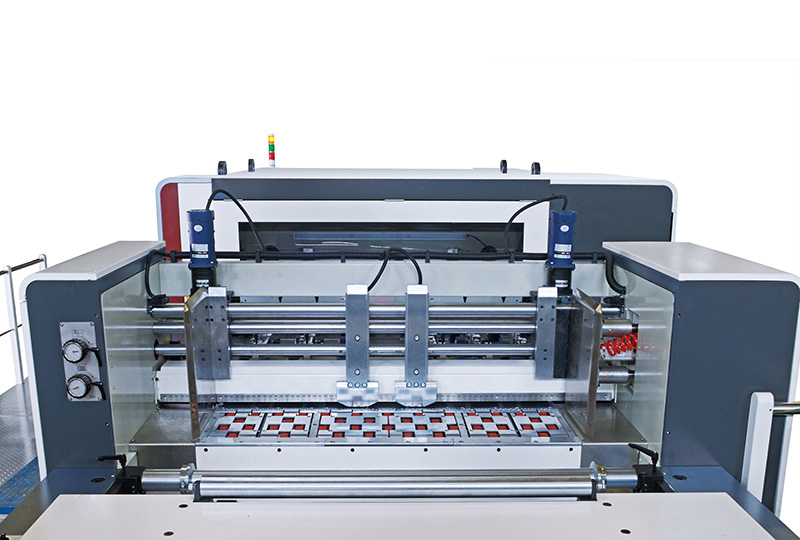

- وحدة تغذية قياسية بحافة موجهة
- تحقق وحدة التغذية ذات الحافة الموجهة تغذية سريعة ودقيقة للورق.
- تضمن عمليات الدفع على الجانب الأيسر والأيمن المحاذاة الدقيقة وتسجيل الطاقة.
- يقوم الناقل المؤازر بنقل الألواح إلى آلة القطع بدقة وكفاءة.
- وحدة القطع بالقالب
- يتيح نظام تحديد الموضع المركزي إمكانية التغيير السريع للمهمة وإعداد الماكينة بسهولة.
- يضمن نظام التشحيم الذاتي الأوتوماتيكي المستقل التشغيل السلس ويقلل من مهام الصيانة.
- تتميز الكامة بقابض الالتواء للحماية من الحمل الزائد.
- وحدة التجريد (إزالة الزوائد)
- يسمح نظام تحديد الموضع المركزي بتغيير سريع للوظيفة ويبسط عملية إعداد قالب الإزالة.
- تعمل أداة الإزالة المزدوجة شديدة التحمل على إزالة النفايات بكفاءة، ويمكن لأدوات الإزالة استيعاب مهام التجريد والإزالة المختلفة.

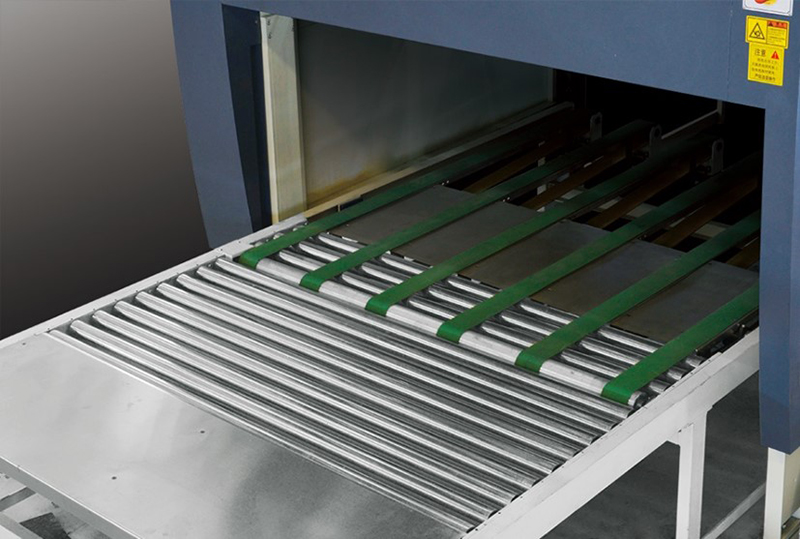

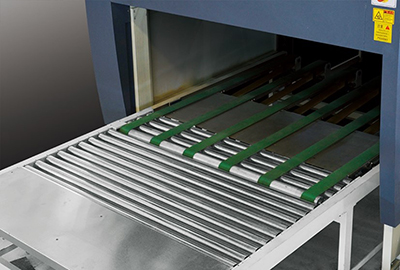

- يقوم فاصل النفايات الأمامي بإزالة مخلفات القطع ونقلها إلى جانب محرك الماكينة بواسطة الحزام الناقل.

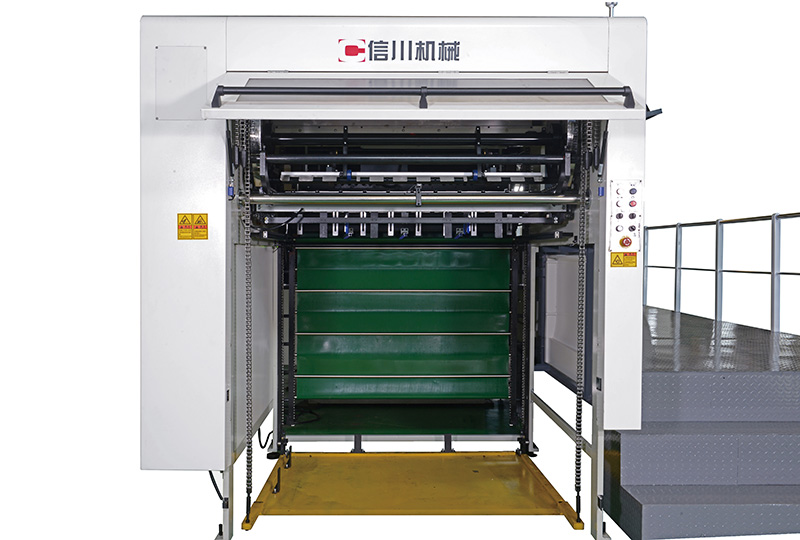

- وحدة التسليم
- نظام تسليم البليت بدون توقف يضمن الإنتاج المستمر، مع زيادة الارتفاع بمقدار 300 مم.
التطبيقات
ماكينة القطع المسطحة الأوتوماتيكية سلسلة MWZ 2100Nii هي مناسبة تمامًا لقطع الورق المقوى والألواح المموجة لصناديق التغليف وصناديق الكرتون.
