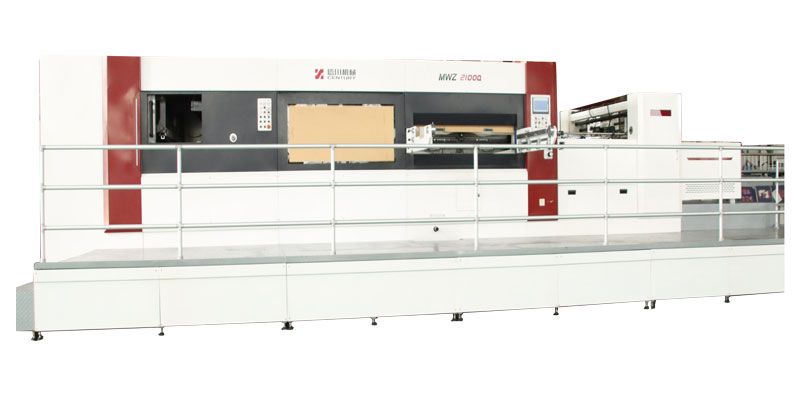

ماكينة تقطيع بالقالب المسطح الأوتوماتيكية، سلسلة MWZ 2100Q
الخواص الفنية للماكينة
| الموديل | MWZ 2100Q | |
| أقصى قياس للوح | 2200 × 1520mm | |
| أقل قياس للوح | 800 × 600mm | |
| أقصى قياس للقطع | 2180 × 1510mm | |
| قوة القطع | 500 طن | |
| السرعة الميكانيكية القصوى | 4500 لو/ ساعة | |
| نطاق التخزين | لوح مموج F/E/C/B/A/AB 1-11mm | |
| ضبط الضغط | ±1.5mm | |
| دقة القطع | ±0.5mm | |
| النفايات من الأمام | 10mm | |
| قياس الفتحة | 2250×1560mm | |
| استهلاك الطاقة (بدون مضخة الهواء) | 60kW // 380V, 3-PH, 50/60Hz | |
| قدرة المحرك الرئيسي | 30kW | |
| أبعاد الماكينة | الطول | 11500mm |
| العرض | 5400mm | |
| الارتفاع | 2950mm | |
| وزن الماكينة | 53 طن | |
تفاصيل الماكينة

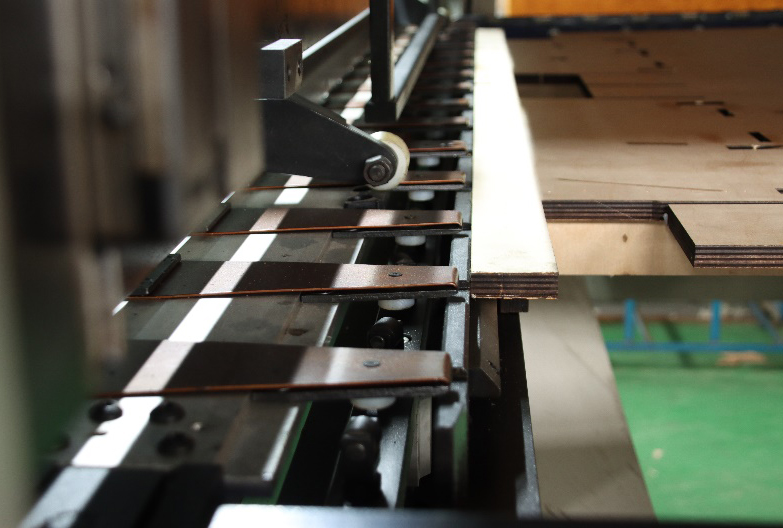

- وحدة تغذية بحافة موجهة مدفوعة بتروس
- تساعد وحدة التغذية ذات الحافة العالية السرعة المقترنة بطاولة التغذية القوية على تمكين آلة القطع بالقالب المسطحة المطبقة على قطع الألواح المموجة والألواح المصفحة.
- سدادة خلفية قابلة لضبط الارتفاع مناسبة لتغذية الأوراق الملتوية.
- تسمح قوة الشفط الفراغية (السحب بالفراغ) القابلة للتعديل بتغذية الأوراق الكبيرة بسهولة.
- طاولة تغذية مدفوعة بمحرك سيرفو
- تضمن عمليات الدفع على الجانب الأيسر والأيمن المحاذاة الدقيقة وتسجيل الطاقة.
- تتأكد بكرات الفرشاة وبكرات الضغط من نقل الألواح بدقة إلى وحدة القطع بالقالب.

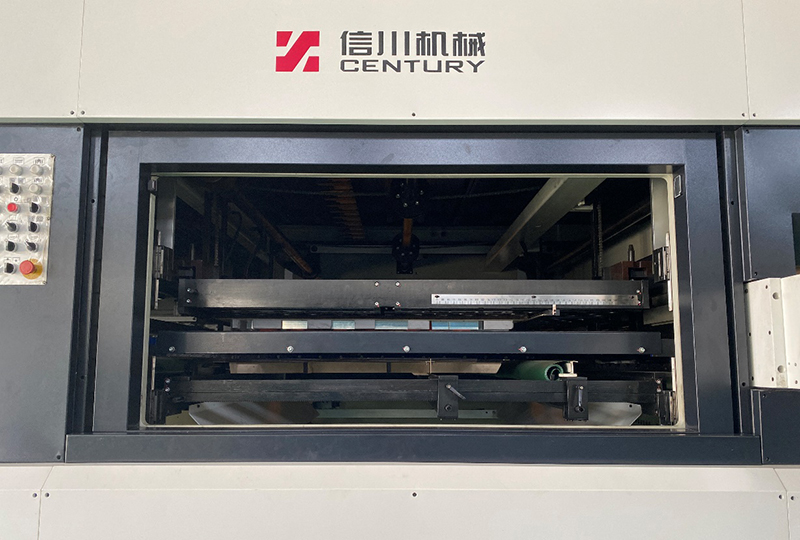

- وحدة القطع بالقالب
- يتم وضع نظام التشحيم الذاتي الأوتوماتيكي بشكل مستقل لضمان التشغيل السلس والحد الأدنى من الصيانة.
- يمكن لنظام تحديد المواقع المركزي أن يساعد في تبسيط عملية إعداد قالب القطع وضمان التغيير السريع للوظيفة.

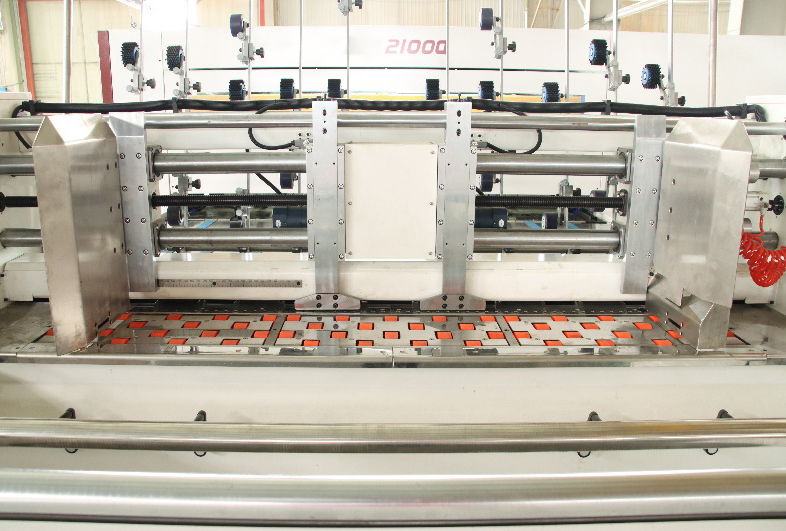

- وحدة القطع بالقالب
- يعمل نظام تحديد الموضع المركزي على تبسيط إعداد قالب التجريد ويسمح بتغيير الوظيفة بسرعة.
- تضمن أداة الإزالة المزدوجة شديدة التحمل تجريدًا وإزالة إيجابية عن طريق إزالة النفايات بكفاءة.
- يقوم فاصل النفايات الموجود في الأمام بإزالة نفايات القطع ونقلها إلى جانب محرك الماكينة بواسطة الحزام الناقل.
- وحدة التسليم
- نظام تسليم البليت بدون توقف يضمن الإنتاج المستمر.
- تتوفر وحدات هزازة للركض الأمامي والخلفي والجانبي للتكديس بشكل سليم.
التطبيقات
تُعتبر ماكينة القطع المسطحة الأوتوماتيكية سلسلة MWZ 2100Q مناسبة بشكل أساسي لقطع الورق المقوى والألواح المموجة لإنتاج صناديق التغليف وصناديق الكرتون المموج.
