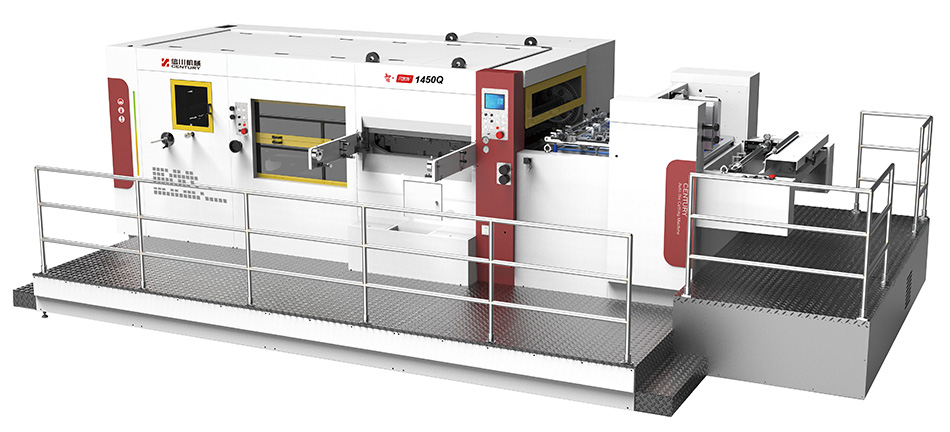

ماكينة القطع بالقالب المسطح الآلية، سلسلة MWZ 1450Q
الخواص الفنية للماكينة
| الموديل | MWZ 1450Q | |
| أقصى قياس للوح | 1480 × 1080mm | |
| أقل قياس للوح | 600 × 500mm | |
| أقصى قياس للقطع | 1450 × 1050mm | |
| قوة القطع القصوى | 300 طن | |
| السرعة الميكانيكية القصوى | 5500 لوح/ ساعة | |
| نطاق التخزين | لوح الورق المقوى 0.8-8.5mm | |
| ارتفاع قاعدة القطع | 23.8mm | |
| ضبط الضغط | ±1.5mm | |
| دقة القطع | ±0.5mm | |
| النفايات من الأمام | 10mm | |
| قياس الفتحة | 1480×1104mm | |
| أبعاد الآلة | الطول | 10000mm |
| العرض | 5400mm | |
| الارتفاع | 2900mm | |
| وزن الآلة | 26 طن | |
تفاصيل الماكينة

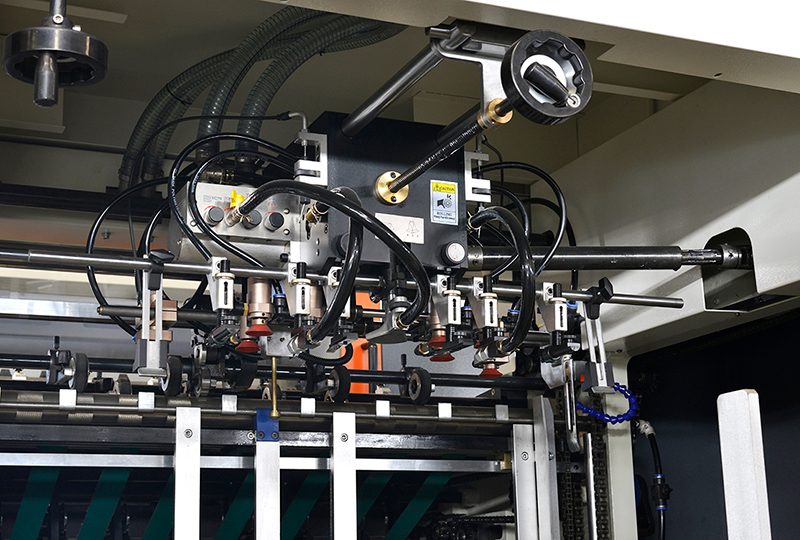

- وحدة تغذية بحافة موجهة (دليل توجيه) مدفوعة بالتروسr
- إن وحدة التغذية بالدليل التوجيهي ذات السرعة العالية المقترنة بطاولة التغذية القوية تجعل آلة القطع بالقالب المسطحة ليست مناسبة فقط لقطع الألواح المموجة ولكن أيضًا قابلة للتطبيق على الألواح الورقية المصفحة.
- سدادة خلفية قابلة لضبط الارتفاع قادرة على تغذية الأوراق الملتوية.
- تسمح قوة الشفط بالفراغ القابلة للتعديل بتغذية الألواح الكبيرة.
- طاولة تغذية مدفوعة بمحرك سيرفو
- تضمن عمليات الدفع على الجانبين الأيسر والأيمن المحاذاة الدقيقة وتسجيل الطاقة.
- بمساعدة بكرات الفرشاة وبكرات الضغط، يتم تغذية الألواح بدقة إلى وحدة القطع بالقالب.
- وحدة القطع بالقالب
- يتم وضع نظام التشحيم الذاتي الأوتوماتيكي بشكل مستقل لضمان التشغيل السلس والحد الأدنى من الصيانة.
- يمكن لنظام تحديد الموضع المركزي أن يساعد في تبسيط عملية إعداد الماكينة مع تحقيق التغيير السريع للمهمة.
- يتم استخدام نظام محرك التروس كمحرك رئيسي للتشغيل بسرعة عالية.

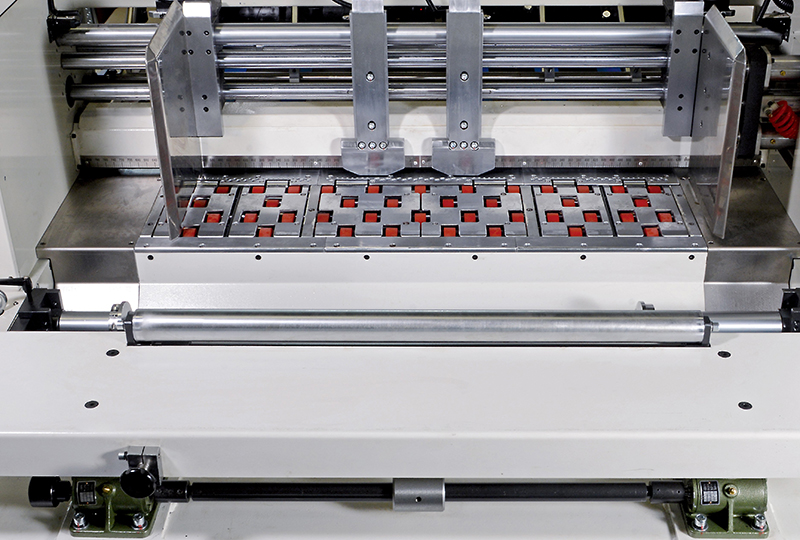

- قسم التجريد (إزالة الزوائد)
- يضمن نظام تحديد الموضع المركزي إعدادًا سريعًا لقالب التجريد وتغييرًا سريعًا للمهمة.
- يعمل نظام الإزالة المزدوج للخدمة الشاقة على إزالة النفايات بكفاءة، مما يضمن التجريد الإيجابي.

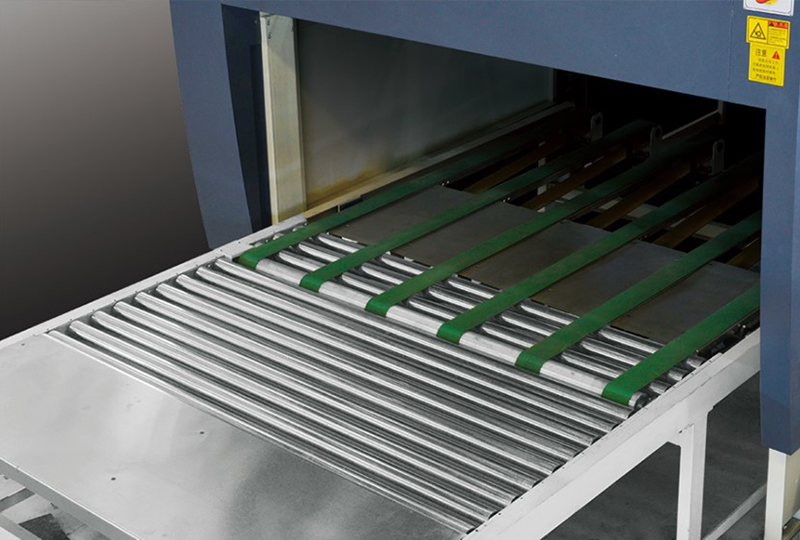

- يقوم فاصل النفايات الأمامي بإزالة مخلفات القطع ونقلها إلى جانب محرك الماكينة بواسطة الحزام الناقل.

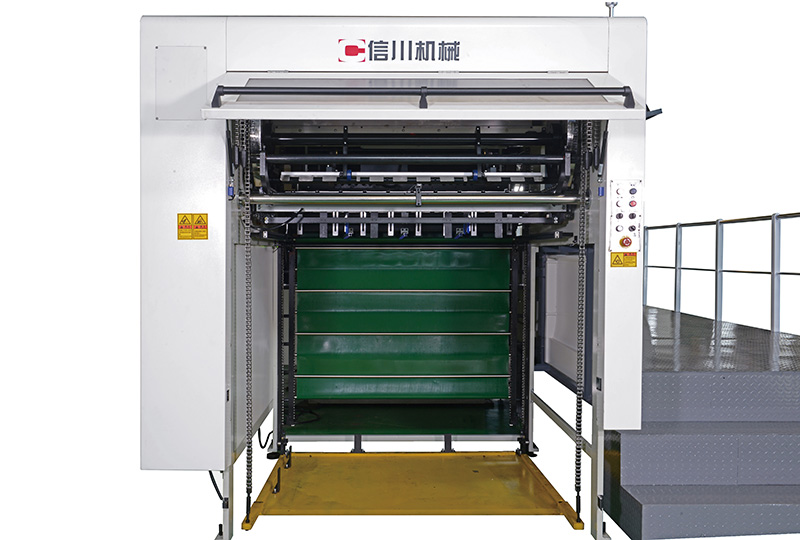

- وحدة التسليم
- نظام تسليم البليت بدون توقف يساعد في الإنتاج المستمر.
- تتوفر جهاز هزاز للركض الأمامي والخلفي والجانبي للتكديس بشكل سليم.
التطبيقات
تُعتبر ماكينة القطع المسطحة الأوتوماتيكية سلسلة MWZ 1450Q مناسبة بشكل أساسي لقطع الورق المقوى والألواح المموجة لإنتاج صناديق التغليف وصناديق الكرتون المموج.
