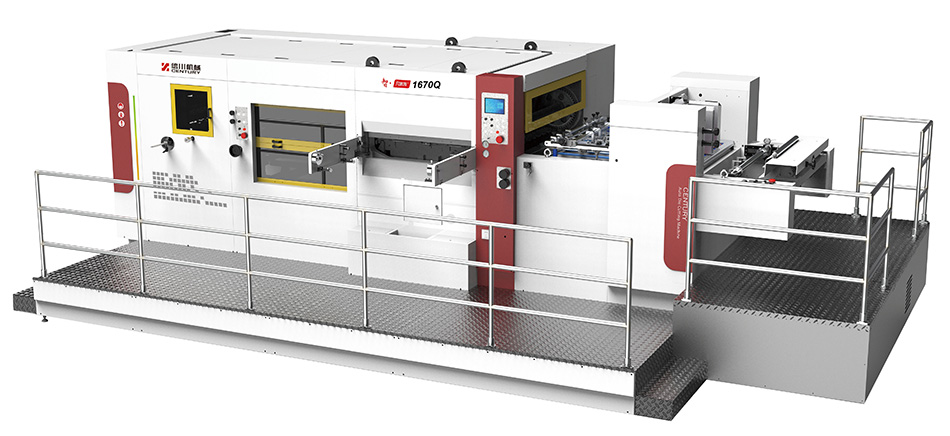

ماكينة القطع بالقالب المسطح الأوتوماتيكية، سلسلة MWZ 1670Q
الخواص الفنية للماكينة
| الموديل | MWZ 1670Q | |
| أقصى قياس للوح | 1670 × 1260mm | |
| أقل قياس للوح | 650 × 500mm | |
| أقصى قياس للقطع | 1640 ×1230mm | |
| قوة القطع | 400 طن | |
| السرعة الميكانيكية القصوى | 5000 لوح لكل/ ساعة | |
| نطاق التخزين | لوح مموج 0.8-8.5mm | |
| ارتفاع قاعدة القطع | 23.8mm | |
| ضبط الضغط | ±1.5mm | |
| دقة القطع | ±0.5mm | |
| النفايات من الأمام | 10mm | |
| قياس الفتحة | 1680×1260mm | |
| أبعاد الماكينة | الطول | 10400mm |
| العرض | 5400mm | |
| الارتفاع | 2900mm | |
| وزن الماكينة | 36 طن | |
تفاصيل الماكينة
- وحدة تغذية بحافة موجهة (دليل موجه) مدفوعة بتروس
- إن وحدة التغذية ذات الحافة عالية سرعة مقترنة بطاولة التغذية قوية مما يجعل آلة القطع بالقالب المسطحة مناسبة لقطع كل من الألواح المموجة والألواح المصفحة.
- سدادة خلفية قابلة لضبط الارتفاع مما يجعلها مناسبة لتغذية الأوراق الملتوية.
- تسمح قوة الشفط الفراغية القابلة للتعديل بتغذية الألواح الكبيرة.

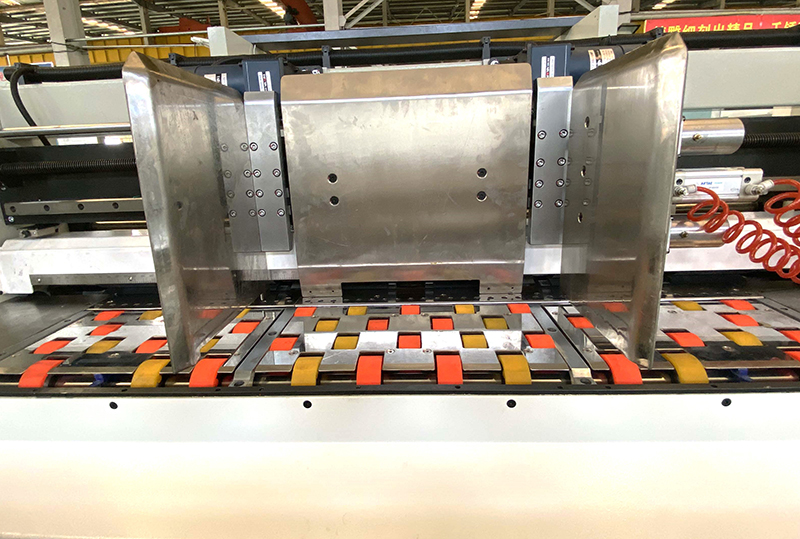

- طاولة تغذية مدفوعة بمحرك سيرفو
- تضمن عمليات الدفع على الجانب الأيسر والأيمن المحاذاة الدقيقة وتسجيل الطاقة.
- يتم استخدام بكرات الفرشاة وبكرات الضغط لضمان التغذية الدقيقة للصفائح إلى وحدة القطع بالقالب.
- وحدة القطع بالقالب
- يضمن نظام التشحيم الذاتي الأوتوماتيكي التشغيل السلس لآلة القطع بالقالب.
- يتيح نظام تحديد الموضع المركزي إمكانية التغيير السريع للمهمة وإعداد الماكينة بسهولة.
- يتم استخدام نظام محرك التروس كمحرك رئيسي لتوفير عملية عالية السرعة.
- وحدة التجريد (إزالة الزوائد)
- يعمل نظام تحديد الموضع المركزي على تبسيط إعداد قالب التجريد ويسمح بتغيير الوظيفة بسرعة.
- تعمل أداة الإزالة المزدوجة شديدة التحمل على إزالة النفايات بكفاءة، مما يضمن التجريد أو الإزالة الإيجابي.

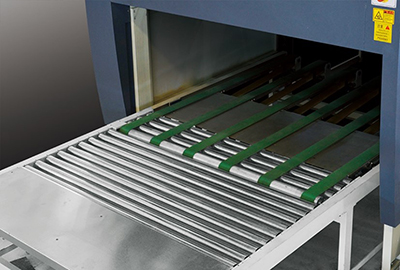

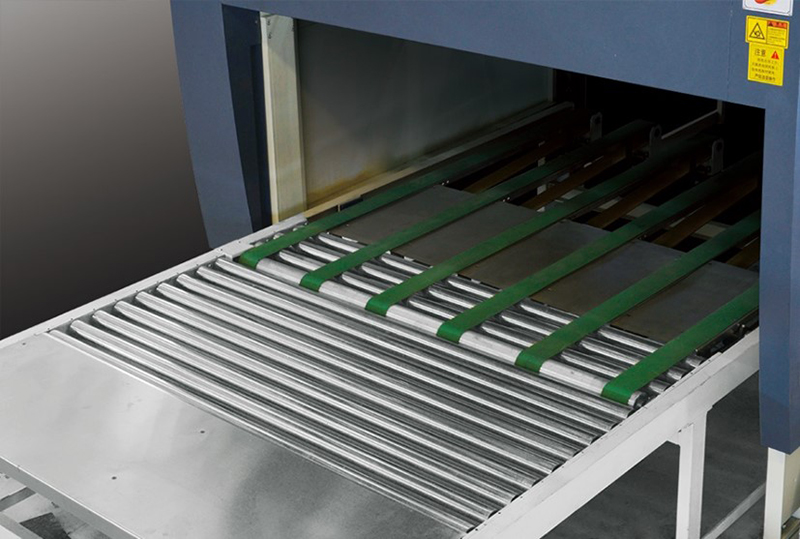

- يقوم فاصل النفايات الموجود في الأمام بإزالة مخلفات القطع من اللوح وينقلها إلى جانب محرك الماكينة عن طريق الحزام الناقل.

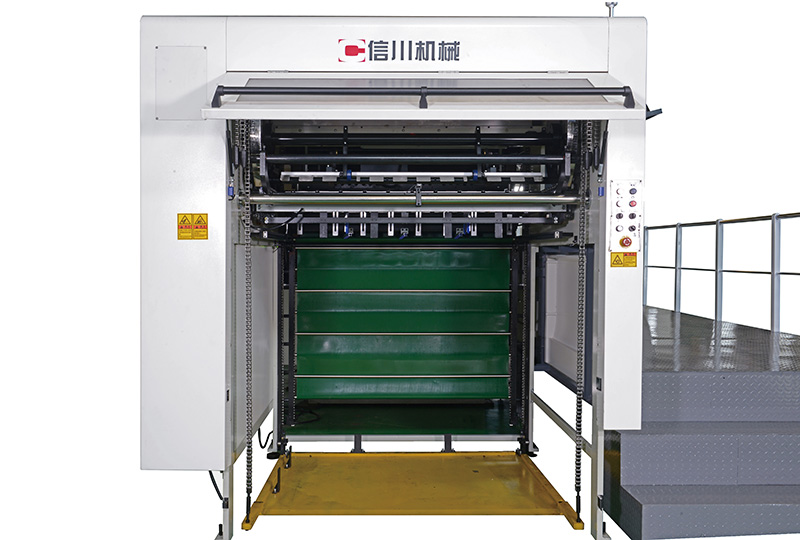

- وحدة التسليم
- نظام تسليم البليت بدون توقف يضمن الإنتاج المستمر.
- تتوفر وحدة هزازة للركض من الأمام والخلف والجانب للتكديس بشكل سليم.
