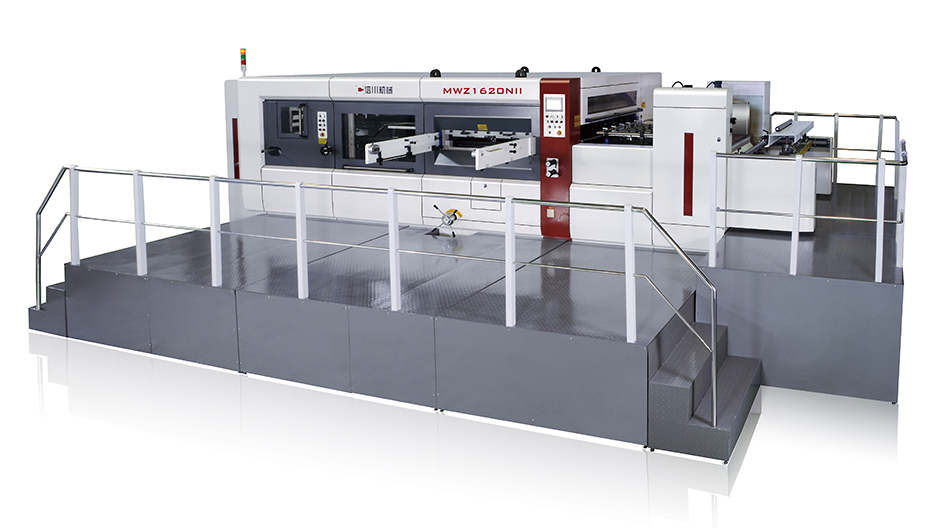

ماكينة القطع بالقالب المسطح الأوتوماتيكية، سلسلة MWZ 1620Nii
الخواص الفنية للماكينة
| الموديل | MWZ 1620Nii |
| أقصى قياس للوح | 1650 × 1210mm |
| أقل قياس للوح | 650 × 500mm |
| أقصى قياس للقطع | 1620 × 1190mm |
| قوة القطع | تصل إلى 300 طن |
| السرعة الميكانيكية القصوى | 4500 لوح / ساعة |
| نطاق التخزين | لوح ورق مقوى 1-8.5 mm |
| ارتفاع قاعدة التخزين | 23.8mm |
| ضبط الضغط | ±1.5mm |
| دقة القطع | ±0.5mm |
| النفايات من الأمام | 10mm |
| قياس الفتحة | 1650×1220mm |
| استهلاك الطاقة (بدون مضخة الهواء) | 37kW // 380V, 3-PH, 50 Hz |
| أبعاد الماكينة | الطول: 9500mm |
| العرض: 5560mm | |
| الارتفاع: 2600mm | |
| وزن الماكينة | 28 طن |
تفاصيل الماكينة
- وحدة تغذية قياسية بحافة موجهة (دليل موجهة)
- تحقق تغذية سريعة ودقيقة للألواح.
- تضمن عمليات الدفع على الجانب الأيسر والأيمن دقة تغذية الألواح.
- يقوم الناقل المؤازر بنقل الألواح إلى آلة القطع بدقة وكفاءة.

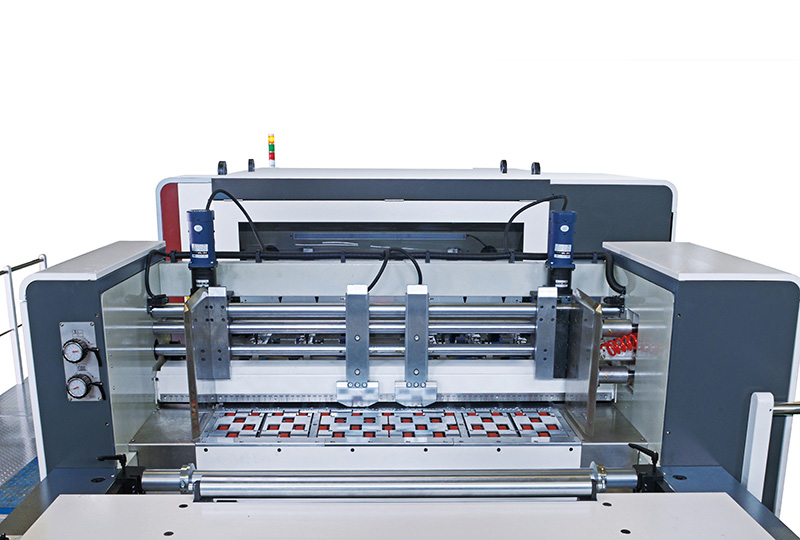

- وحدة القطع بالقالب
- يتيح نظام تحديد الموضع المركزي إمكانية التغيير السريع للوظيفة والإعداد البسيط للماكينة.
- يعمل نظام التشحيم الذاتي الأوتوماتيكي المستقل على تقليل الصيانة مع ضمان التشغيل السلس.
- يساعد الجمع بين دليل الكامة المتقدمة وقابض الالتواء على حماية آلة القطع من التحميل الزائد.
- وحدة التجريد (إزالة الزوائد أو النفايات)
- نظام تحديد الموقع المركزي يجعل من السهل إعداد قالب الإزالة ويتيح التغيير السريع للوظيفة.
- تعمل أداة الإزالة المزدوجة شديدة التحمل على إزالة النفايات بكفاءة، ويتم توفير الأدوات مع مهام الإزالة المختلفة.

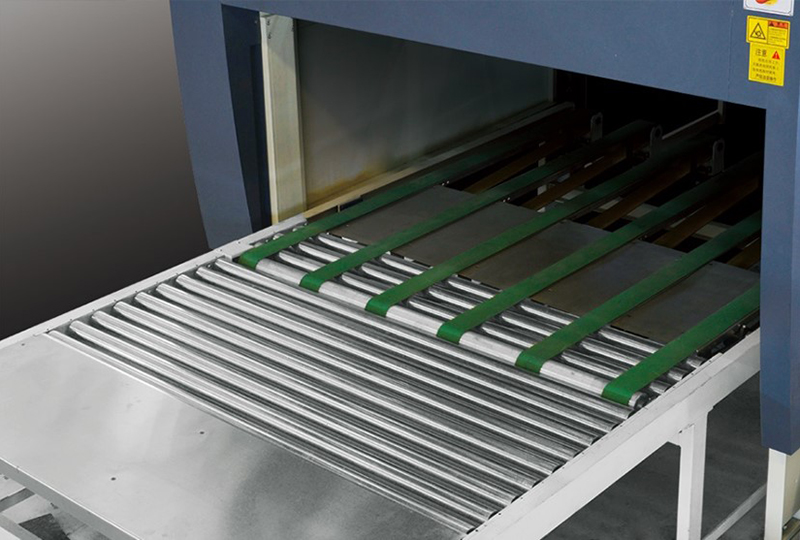

- تتم إزالة مخلفات القطع بواسطة فاصل النفايات الأمامي، ومن ثم يتم نقلها بواسطة الحزام الناقل إلى جانب تشغيل الماكينة.

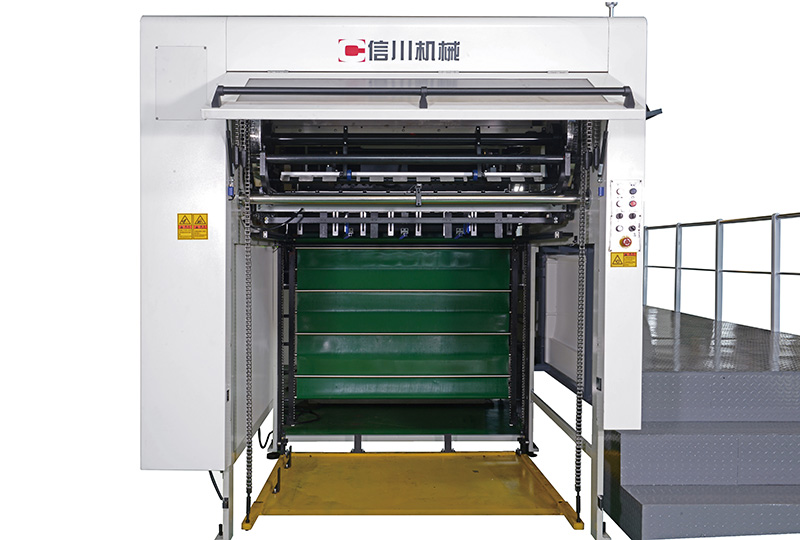

- وحدة التسليم
- يحقق نظام تسليم البليت الأوتوماتيكي التغذية بدون توقف، مع زيادة ارتفاع الماكينة بمقدار 300 مم.
