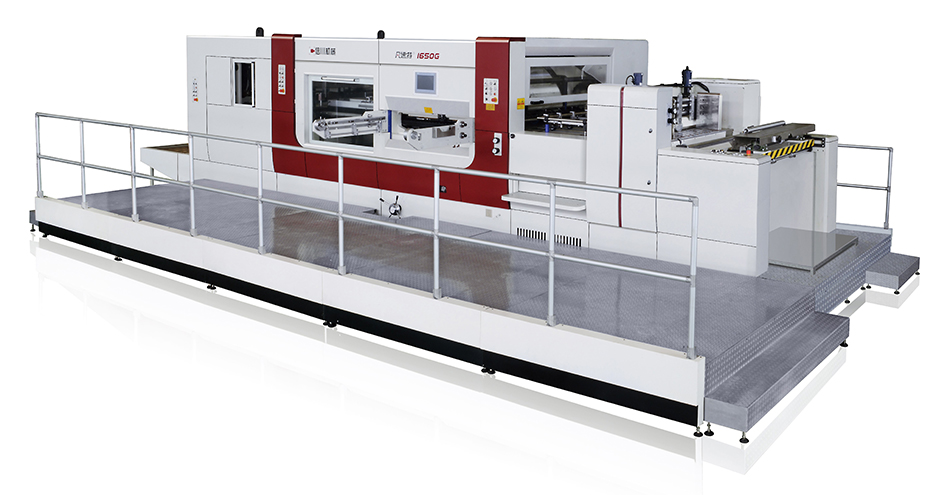

ماكينة القطع بالقالب المسطح الأوتوماتيكية، سلسلة MWZ 1650G
الخواص الفنية للماكينة
| الموديل | MWZ 1650G |
| أقصى قياس للوح | 1650 × 1200mm |
| أقل قياس للوح | 650 × 500mm |
| أقصى قياس للقطع | 1630 × 1180mm |
| قوة القطع | 450 طن |
| السرعة الميكانيكية القصوى | 5500 لوح/ ساعة |
| نطاق التخزين | اللوح المموج 0.8-8.5mm |
| ارتفاع قاعدة القطع | 23.8mm |
| ضبط الضغط | ±1.5mm |
| دقة القطع | ±0.5mm |
| النفايات من الأمام | 10mm |
| قياس الفتحة | 1660×1210mm |
| أبعاد الماكينة | الطول: 11200mm العرض: 5560mm الارتفاع: 2600mm |
| استهلاك الطاقة (بدون مضخة الهواء) | 45kW |
| وزن الماكينة | 38 طن |
تفاصيل الماكينة
- وحدة تغذية بحافة موجهة (دليل موجه) مدفوعة بتروس
- تضمن وحدة التغذية هذه السرعة العالية والثبات والاستقرار الاستثنائي لتغذية الألواح.
- السدادة الخلفية مع وظيفة تعديل الارتفاع مناسبة لتغذية الأوراق الملتوية.
- تحافظ وحدة الهزاز للركض الجانبي على كومة الألواح في محاذاة لتحقيق تغذية دقيقة.
- يسمح شريط الدعم القابل للتعديل بتغذية الأوراق كبيرة الحجم.
- منطقة شفط فراغية قابلة للتعديل تدعم أوراق التنسيق الكاملة.

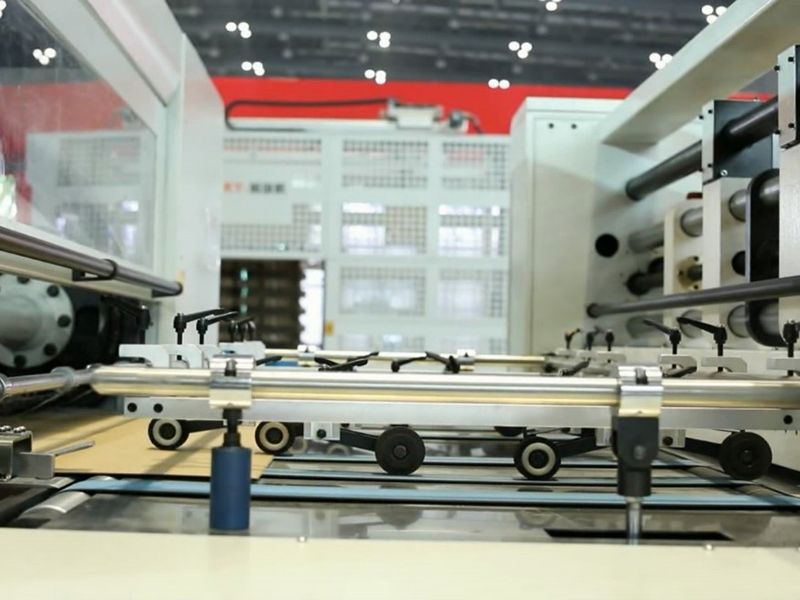

- طاولة التغذية
- تضمن عمليات الدفع على الجانب الأيسر والأيمن المحاذاة الدقيقة وتسجيل الطاقة.
- يتم تغذية الألواح بدقة إلى وحدة القطع القالبي بمساعدة بكرات الفرشاة وبكرات الضغط.

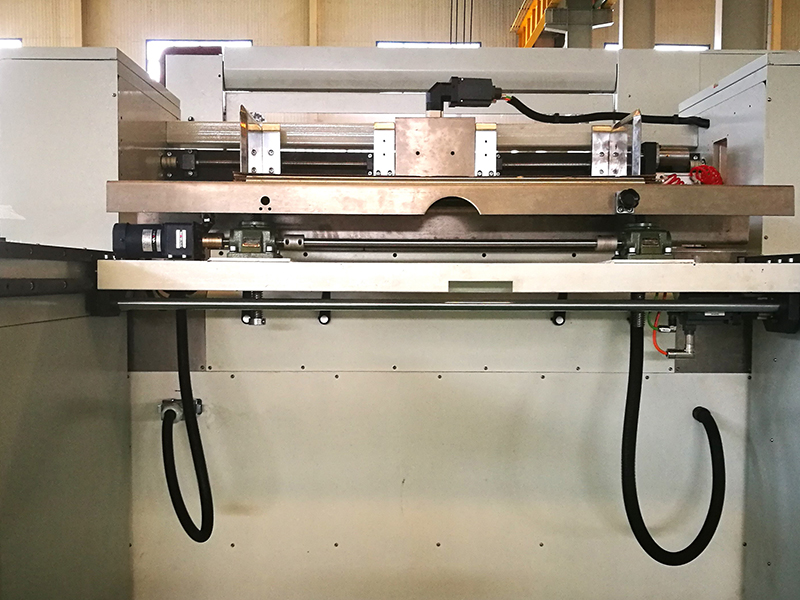

- وحدة القطع بالقالب
- يتيح نظام تحديد الموضع المركزي القياسي المقترن بنظام القفل الذاتي إمكانية التبديل السريع للمهمة وإعداد الماكينة.
- يتم ضمان الحماية من الحمل الزائد بفضل اعتماد صندوق التروس المتطور مع قابض الالتواء.
- يوجد نظام التشحيم الذاتي الأوتوماتيكي بشكل مستقل ويتم توفيره بأقل قدر من الصيانة.
- يتيح جهاز تعويم الهواء سهولة سحب لوحة القطع.
- لوح التقطيع 7+2 مم مصنوع من الفولاذ 65Mn، مناسب لإعادة التدوير.

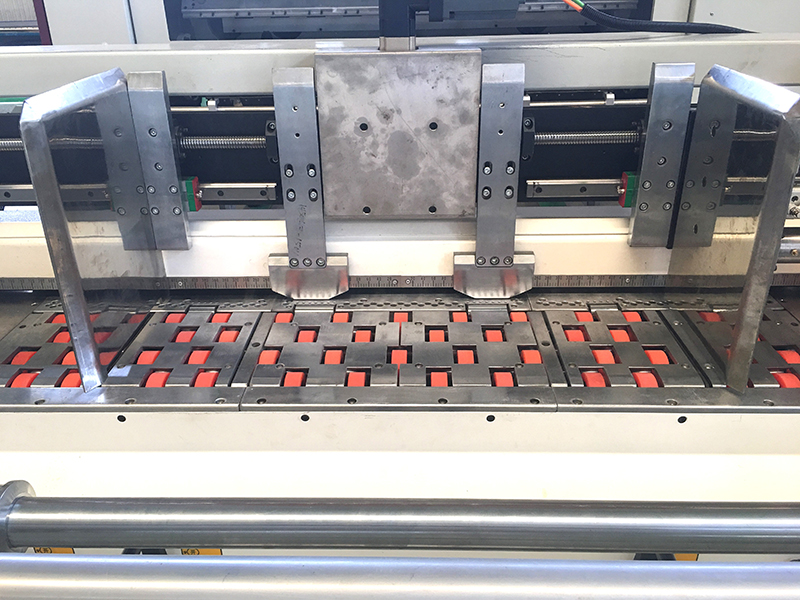

- وحدة القطع بالقالب
- نظام تحديد الموضع المركزي يجعل من السهل إعداد قالب التجريد ويتيح التغيير السريع للوظيفة.
- تعمل أداة الإزالة المزدوجة شديدة التحمل على إزالة النفايات بكفاءة، ويتم توفير أدوات للتكيف مع مهام الإزالة المختلفة.
- يقوم فاصل النفايات الأمامي بإزالة مخلفات القطع ونقلها إلى جانب محرك الماكينة بواسطة الحزام الناقل.
- وحدة التسليم
- نظام التسليم التلقائي يضمن الإنتاج بدون توقف.
- يمكن مراقبة عملية التسليم من خلال نافذة الأمان لضمان التشغيل الآمن، كما أن أدوات الركض الجانبية قابلة للتعديل من أجل التكديس بشكل أنيق.
- وحدة التحكم الكهربائي
- جميع المكونات الكهربائية تلبي معايير CE.
- تم اعتماد تكنولوجيا التحكم PLC من Siemens
